Conexion entre 2 lan con un router

En el  vídeo te explico todos los pasos para "conectar DOS redes LAN" por medio de un router y que ambas redes tengan comunicación entre los ordenadores, el programa de simulación de redes que utilizo es el PACKET TRACER.

Componentes de la red:

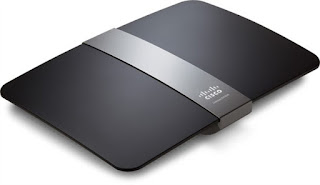

Un Router (Con dos puertos Fastethernet)
Dos Swtich (De 24 Puertos Ethernet)
Sies Computadoras de escritorio (Con tarjeta red)
Ocho cables de red UTP Cat 5e con sus respectivos conectadores RJ45 (Cable conexión directa)

Como conectar un router tp-link

¿Cuántas Formas de Conexión tienen los Routers?

Existen tres formas de conexión entre ellos tenemos:

1. Conexión Punto a Punto.
2. Conexión Frame Relay.
3. Conexión ISDN o RDSI.

Características de Conexion.

Conexión Punto a Punto:  La característica que tiene la conexión Punto a Punto es:

• Existe un camino exclusivo de comunicación entre ambos Routers. Según el grafico mostrado.
• Conexión entre dos Routers

Conexión Frame Relay o Multipunto: La característica que tiene la conexión Frame Relay o multipunto es:

• Conexión entre dos o más Routers.
• Existe varios caminos de comunicación entre lo Routers.
• Se genera el cuello de botella.
• Conexión en base a solicitud, el primero en llegar obtiene el camino exclusivo, hasta que termine su   conexión. “Es decir que el primero que llegue al puerto de enlace o que este descargando se le dará   un mayor ancho de banda”.

Conexión  ISDN o RDSI: Las características de la conexión ISDN o RDSI son:

• Una conexión mediante una Línea Telefónica hacia un Router.
• Es una red digital de servicios integrados.
• Existe un camino exclusivo de comunicación entre ambos  Routers, pero  dependen  de una línea     telefónica.
• Tiene una línea dedicada de 128 kbps. Soporta tráficos entre dos puntos de forma exclusiva
   es decir no soporta ninguna otra comunicación ni de forma alternativa ni sucesiva.

Desventajas de las Conexiones.

¿Cuál es la mejor conexión?:

• Punto a Punto: El camino es exclusivo, no entra ningún otro router mas, conexión de uno a uno. “recomendado”
• Frame Relay: Túnel ghosth  o cuello de botella, mucho tráfico entre las redes.
• ISDN: Cualquier persona puede iniciar la cesión desde una línea telefónica, similar a una llamada.

Comandos para configurar un router

Comandos basicos para configurar un router

Router >  enable  “Código que me permite entrar en el modo de Administrador”

Router # “Cuando aparece este numeral ya estamos en modo administrador o privilegiado  este modo nos permite realizar todas las configuraciones”.

Router # configure terminal “Ingresa a las configuraciones del Router”

Router (config)# hostname “Me permite asignar un nombre al Router”.

Router (config)# Banner motd # “Me permite dar un mensaje de bienvenida a los que in-gresen al Router”

Router(config)# enable password xyz1234 ”Me permite crear un password que me pe-dirá para ingresar a las configuraciones del Router“.

Router(config)# service password-encryption ” Encripta la contraseña que hemos creado en un modo seguro”

Router(config)# enable secret xyz1234 “De la misma manera me permite encriptar el password o la contraseña sin la necesidad de escribir service password-encryption”

Router(config)#interface Ethernet 0 “Me permite entrar a las configuraciones del Ethernet 0 o el ethernet que tenga el router”

Router(config)# ?  “me permite ver sus características del Router y que es lo que podemos hacer en él”.
Router(config - if)# ip address 192.168.1.1_ 255.255.255.0 “Estamos asignando un dirección IP  y una máscara generalmente a un puerto de enlace”

Router (config - if)#no shutdown “Me permite despertar o encender la puerta de enlace en la que estamos trabajando”.

Router (config - if)# clock rate 64000 “Me permite dar un tiempo al router – OJO el clock ra-te solamente se utiliza en los puertos Seriales”.

Router (config-if)# clock rate ? ”Me muestra todas las velocidades sincronizadas del Router, OJO para utilizar este comando debemos ingresar a cualquier puerto serial del router”.

Router(config-if)# #bandwidt 640000 “Podemos seleccionar un ancho de banda en un ran-go de <1 - 10000000>”.

Router(config-if)# encapsulation hdlc “Me permite un encapsulamiento en los Cisco” OJO este comando se ejecuta estando dentro de la configuración de algún puerto serial.

Router(config-if)# encapsulation ppp “Me permite una comunicación serial entre dispositi-vos que son de diferentes marcas, el protocolo PPP síncrono debe ser utilizado para este tipo de casos.
